開關簡介

HR6系列熔斷器式隔離開關（以下簡稱開關）主要用于額定電壓交流380V和660V (45~62Hz)，約定發熱電流至630A的具有高短路電流的配電電路和電動機電路中，為電源開關、隔離開關、應急開關、并作電路保護之用，但一般不作為直接開閉單臺電動機之用。
開關符合IEC60947-3、GB14048.3標準。

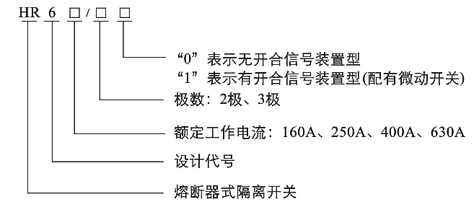

型號及含義

結構特征

開關由底座、蓋和滅弧室等部分組成，均由耐弧塑料制成，為全塑型結構。靜觸頭直接裝在底座上，滅弧室拆裝方便，每個滅弧室都有內室和外室二部分，采用多片金屬滅弧柵，增強了滅弧能力，提高了觸頭壽命。
NT型熔斷體裝在蓋的內部，蓋可沿支持件呈扇形旋轉，具有較大的電隔離距離以滿足隔離開關的要求，蓋可以方便地從底座上拆下，使得安裝和更換熔斷體很方便。底座上具有兩組安裝孔，能滿足各種開關柜及面板上安裝的要求。開關的兩側面，根據需要可裝輔助觸頭，發出指示開關分合狀態的信號。

注：輔助觸點額定電流(AC-15)：3A

主要參數

開關與熔斷體的配用關系

開關主要技術參數

4.3輔助開關額定電壓交流380V，約定發熱電流6A，使用類別為AC-15，額定控制容量300VA。
4.4正常工作條件和安裝條件（見備注

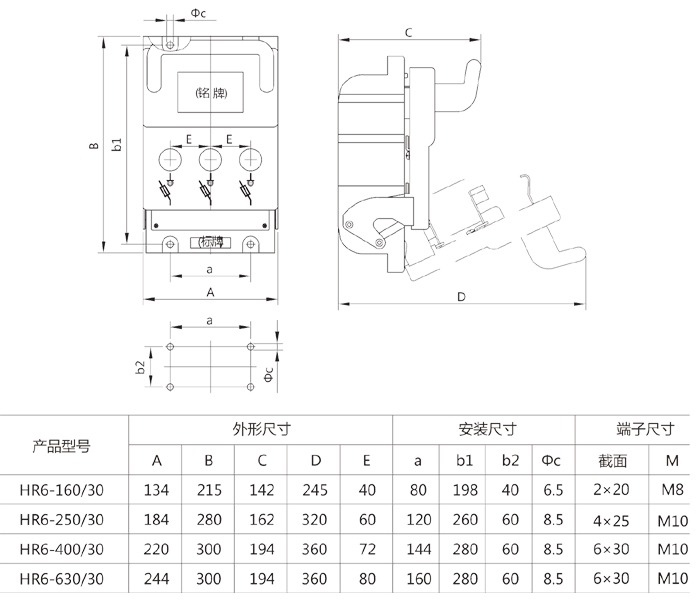

外形尺寸
